Kurz nach der Veröffentlichung meiner lange beackerten Listen mit guten Dingen kam mir im Gespräch mit einer Freundin die Idee, das, was ich über das Bauhandwerk über der Renovierung meines eigenen Hauses und der Baustellen meiner Freunde und Familie über die Jahre gelernt habe, auch zu Papier zu bringen. Man ertappt sich ja doch dabei, die selben G’schichde immer wieder zu erzählen. Mein Kompetenzniveau ist hier fraglos niedriger als bei der Beurteilung von Kartoffelchipse, aber wenn ich eine Sache in meiner Arbeit gelernt habe, dann dass die Grenzen zu Fachwissen aller Waffengattungen völlig willkürlich und absolut durchgängig sind. Nur weil irgendwas nicht Dein Yop ist, heißt das nicht, dass Du Dich damit nicht gut auskennen kannst, darfst oder solltest.
Neugierig sein, recherchieren und vergleichen Das ist dann auch ein perfekter Einstieg (fast als ob ich das schon mal gemacht und so beachtsichtigt hätte), denn die wichtigste Doktrin in allen Dingen Bau ist: Informiert sein ist Trumpf. Wo der Schaden überschaubar ist, wenn man die falsche Gartenschere kauft, so geht es hier doch oft um Magnituden von möglichem Schaden in Geld und Ärger einerseits und erstreitbarer Lebensqualität andererseits, die einen problemlos den Rest seines Lebens verfolgen können. Um Lammbock zu bemühen: So ein Schritt will sorgsam geplant sein. Und wer dumm ist, muss alles glauben. Man sollte niemals eine größere Entscheidung auf die Schultern von nur ein oder zwei Meinungen stellen. Es gilt, Angebote und Erfahrungen von so vielen Leuten wie möglich einzuholen und dann mit dem Lineal eine sinnige Linie darüber zu ziehen. Insbesondere die Internetforen zu Bau (besonders das Fachwerk Forum) sind dringend empfohlen. Aber auch der große Bekanntenkreis, alle Handwerkermeinungen und sogar die KI sollten ausgeschöpft werden. Je früher man lernt, ohne Scham nachzufragen, bis man wirklich alles verstanden hat, und sich nicht von Handwerkersprech einschüchtern zu lassen, desto mehr Probleme vermeidet man an dem Punkt, wo es am meisten zählt – nämlich bei der Planung.
Im Folgenden touchiere ich die diversen Facetten eines Gebäudes und sage dazu, was ich weiß. Es ist ein Flickenteppich. Ich weiß über alles nur Bruchstücke und ich gebe nichts weiter, worüber ich mir nicht ausreichend sicher bin. Zwecks doppelter Sicherung habe ich den ganzen ersponnenen Zinnober auch noch von Autorenkollege hoegi gegenlesen lassen, der kaiserlich bestellter Bauingenieur ist und davon sogar gelegentlich Gebrauch macht.
In dieser Liste findet sich all das außergewöhnliche Werkzeug, das über die Jahre durch meine Hände gegangen ist. Die anderen Listen finden sich hier: Allgemeines, Küche und Essen & Trinken.
In der Hitparade der aufgeschobenen Artikel steht auf dem unangefochtenen Platz 1 dieser hier: Meine Liste der guten Dinge, die es gegen Schekel und Schandtaten kommerziell zu erkaufwerben gibt. Da ich wirklich sicher nur bis drei zählen kann, kann ich nicht zuverlässig sagen, wie oft ich ihn schon angefangen habe. Pi? Drölf? Tausendmillionardentrilliorden? Möglich. Bestimmt. Das Eichamt weigert sich leider aber verständlicherweise inzwischen, meine Anfragen zu beantworten.
Gerade in unserem Zeitalter gallopierender Enshittification ist es umso wichtiger, die Produkte herauszustellen, die sich diesem satanischen Trend widersetzen und einfach dauerhaft überragend gut sind. Und ja, natürlich habe ich die Idee vom ultimativen Pornoheftchen der Besserverdiener, dem Manufactum Katalog geklaut – zumindest unterbewusst. Aber einerseits lege ich großes Augenmerk auf Preis/Leistung und zweitens ist es doch viel schöner, wenn ein richtiger Mensch mit einem Koffer voll Lebenserfahrung und einem beängstigenden – nennen wir es mal nicht Talent – Trieb zu Recherche und Überoptimierung aller Lebensbereiche dafür verantwortlich zeichnet statt einer gesichtslosen und kommerziell motivierten Firmenredaktion. Von dem tosenden Meer moralbefreiter und bezahlter Influencer brauchen wir gar nicht erst sprechen. Wie ich mich von denen absetze? Festere Hosen. Und ich habe mit diesem Blog bis heute nur Geld verloren, so there’s that. Nicht ein afilliate link in Sicht.
Der Übersichtlichkeit halber habe ich die Liste in vier Teile geteilt:
Und jetzt gilt es mir eigentlich nur noch, darauf hinzuweisen, dass diese Listen fortlaufend geupdatet werden – und dann endlich das Geblubber einzuenden und die Güte ihre Wirkung tun zu lassen.
Of course, nobody ever has favorites among their children – but among the very most favorite of my offspring is my phono pre amp based on the infamous EAR 834P topology, for which a great chinese PCB has been available for many years. When combined with good parts, only one thing is missing for complete and utter bliss: A good power supply. Preamplifiers live and die by their power supplies, they are the alpha and omega. What the maker of the PCB must have thought of his own solution for this crucical part is perfectly expressed through the perforation in the board, which makes it easy for the destrudo driven hifi maniac to just break off the corpus delicti and cast it into oblivion, so as to finally have clean power pulsing through the hallowed circuit.
I had already told the story of this undertaking in far too great detail and colorfulness, how I constued a new power supply and made all the resources available, so that everyone could easily recreate the effort. In the context of upgrades in the setups of my friends I re-opened the project and put together desperately needed updates. Most importantly, I had a Gerber file made from the embarrassingly insufficient pictures, so that everybody can simply order them from one of the countless chinese PCB makers for a few bucks. Further, I have made a Mouser Cart, so you can order everything you need for great rectification, save the transformer. Gone the time of searching – now it’s all there within the reach of only a click of a button.
Man hat ja keine Lieblingskinder, aber eines meiner absoluten Lieblingskinder der letzten Jahre ist mein Phonovorverstärker auf Basis der EAR 834P Topologie, für die man eine sehr gute chinesische Platine bei Aliexpress bekommen kann. Wenn man die mit guten Bauteilen bestückt, fehlt einem nur noch ein bescheidenes Kleinod zum völligen Glück – und das ist ein gutes Netzteil. Vorverstärker leben von ihren Netzteilen. Sie sind das Alpha und Omega. Was der Ersteller der Platine selbst von seiner Lösung gedacht haben wird, ist perfekt in der kraftvollen Perforation illustriert, die es dem destrudogepeitschten Hifi-Kranken so werkzeug- wie mühelos ermöglicht, das Corpus delicti einfach abzubrechen und von sich zu schleudern, dass der dürstenden Schaltung endlich guter Strom werde.
Ich hatte schon bunt ausgeleuchtet und unter wehenden Fahnen davon erzählt, dass ich ein neues Netzteil konstruiert und soweit als möglich alle Ressourcen offen zur Verfügung gestellt hatte, damit man es ohne Ärger nachtanzen kann. Anlässlich einer anstehenden Aufwertung der Latifundien meiner Freunde habe ich das Projekt noch einmal angefasst und dringend nötige Ergänzungen zusammengestellt. Insbesondere habe ich aus dem peinlich insuffizienten Bild ein Gerber File.. äh .. machen lassen, womit man es jetzt tatsächlich bei jedem chinesischen Platinenschmied für ein paar Gulden bestellen kann. Außerdem gibt es einen Mouser Einkaufskorb, in dem außer einem Trafo alle Teile hinterlegt sind, die der wohlfeile Freund guter Gleichrichtung braucht. Vorbei die Zeit der Suche – ab jetzt wird kommod Knöpfchen gedrückt.
Schläft ein Lied in allen Dingen
die da träumen fort und fort,
und die Welt hebt an zu singen,
triffst du nur das Zauberwort.
Joseph von Eichendorff
Vorspiel
Als ich fünfzehn Jahre alt war, spielte mir das breit grinsende Schicksal einen hochwertigen alten Telefunken Receiver aus dem Hausstand meiner Großmutter in die Hände. Im eher pflichtschuldigen Versuch, etwas sinnvolles Ganzes daraus zusammen zu wurschteln, kratzte ich meine spärlichen Pennäler-Groschen zusammen und kaufe nach einiger Recherche ein paar unverschämt günstige Dali Standboxen aus dem Ausverkauf eines insolventen Hifi Händlers aus Berlin. Nachdem noch ein alter CD Player angeklemmt ward, wurde schlagartig offensichtlich, dass mein Hirn mit diesen verbesserten Eingangssignalen große Dinge anfangen konnte. Ich erinnere mich an kaum etwas so von den Jahren unverklärt klar wie an die ersten Takte von Keziah Jones ‚Where’s Life‘ auf dem schicksalsschwangeren neuen Spielzeug. Die Welt im Hintergrund wurde leise und verschwand sodann völlig. Plötzlich war alles Musik. Es schlug laut vernehmlich Kugelblitze und Lichtbögen auf meiner Synapsenklaviatur, als ein Dopamin-Tsunami der Sumatra-Klasse unvorbereitet an sie anbrandete und mein ganzes Hirn einfach überspülte. Nur 4:51 Minuten später war ich hoffnungslos süchtig. Nicht nach Musik per se, Musik war schon immer unverzichtbar für mich gewesen – sondern nach einer Wiedergabe, die der Musik wirklich angemessen ist. Die sie ihr Potential entfalten lässt. Von einer Zusammenstellung demiarkaner elektromechanischer Bauteile, die aus nettem Geklimper ein einmaliges Erlebnis zaubern kann, das alle Sinne berauschen, einen aus der Welt reißen und auf eine Reise in den Mittelpunkt seiner selbst und an den Rand des Kosmos schicken kann, wie sonst nichts anderes auf dieser Welt. Heroin vielleicht mal ausgenommen.
Es ist zwar schon eine Weile her, dass ich wortreich und vielfarbig beschrieben habe, welcher Entscheidungsprozess mich dazu gebracht hat, eine chinesische EAR 834P Kopie als Phonoverstärker zu kaufen – am Markt hat sich seitdem jedoch nicht mehr viel getan. Es gibt diverse fertige Varianten dieses Verstärkers auf Aliexpress zu kaufen, die meisten davon sind ungefähr so schön in seinem Wohnzimmer zu haben wie ein brennendes Dixieklo – glaubts mir, ich habe es für Euch ausprobiert. Es gibt eine neue Kopie des Klimo D Phono Vorverstärkers. Aber das ist es auch schon. Die EAR 834P ist, wenn sie gut gemacht ist, immer noch eine extrem gute Vorstufe, die es mit so einigen großen Namen aufnehmen kann. Wenn ich dem geneigten Leser heute einen neuen RIAA Amp empfehlen müsste, dann würde es wieder diese EAR copycat Version werden. Das heißt – außer natürlich man kann löten.

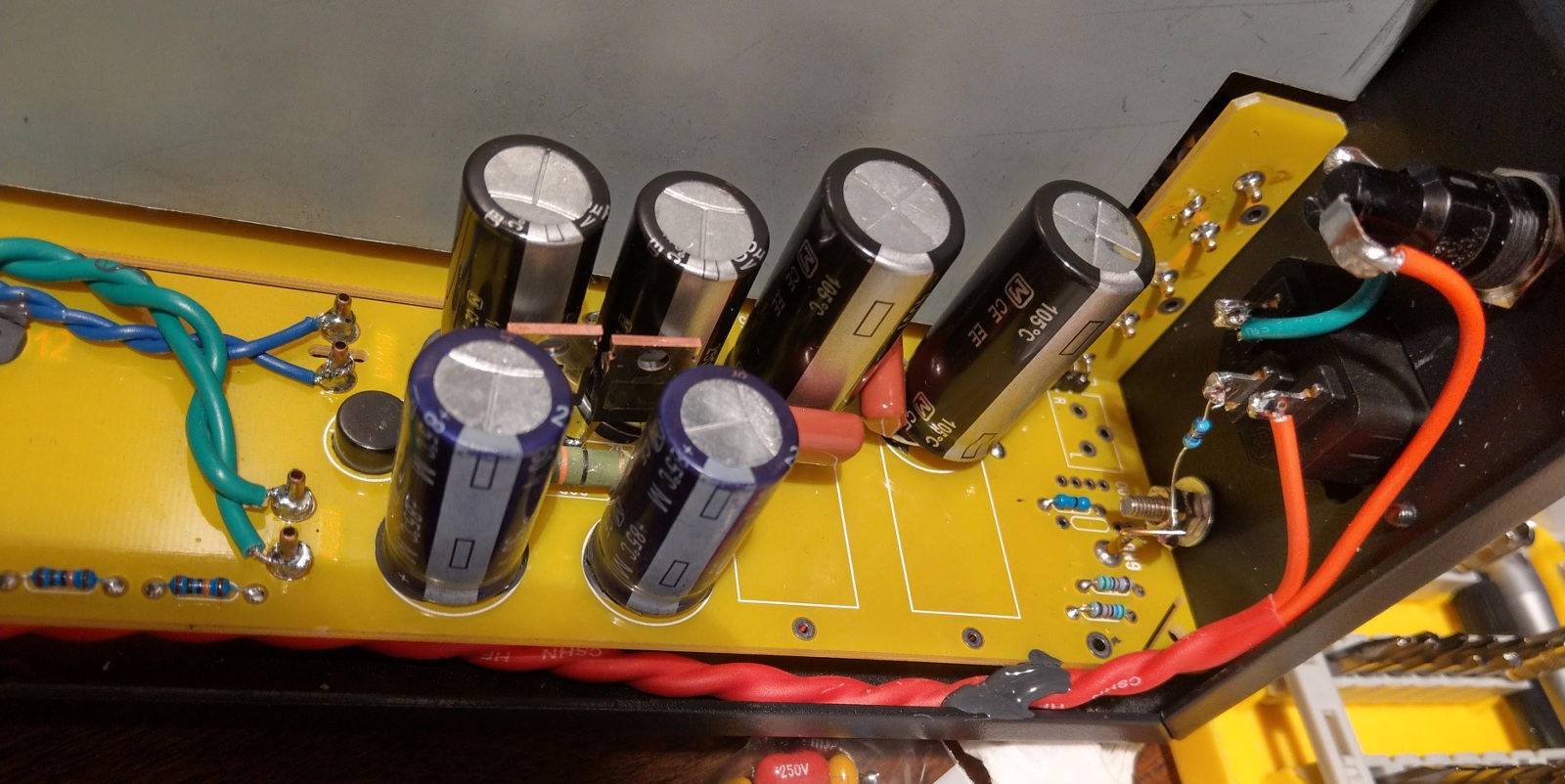

Dabei würde ich den Verstärkertyp gar nicht wechseln, sondern ihn von vorneherein selbst aufbauen. Es gibt schon seit vielen Jahren eine überraschend gute Platine für eine EAR 834P Kopie aus China. Wenn man sie mit den beiliegenden Teilen aufbaut, gewinnt man allerdings nicht viel mehr dabei, als den Verlust einiger Stunden wertvoller Freizeit. Wenn man die Chance jedoch nutzt und die Platine mit guten Teilen bestückt, ist man schon mal ein gerüttet Stück weiter. Es gibt glücklicherweise einen exzellenten und außergewöhnlich empfehlenswerten Thread im LencoHeaven Forum, der den Aufbau und die besten Teile detailliert und liebevoll beleuchtet. Die wirkliche Schwachstelle der Platine ist jedoch das (praktischerweise abtrennbare) Netzteil. Die hier verwendete Regulatorschaltung, die dafür gedacht ist, dass das Netzteil mit einem breiten Spektrum an Ausgangsspannungen von Trafos funktioniert, ist ehrlich gesagt schlicht garstig. Ein neues Netzteil musste her. Es gibt nicht nichts in der Welt, aber eine offensichtliche Lösung fand ich nicht auf Anhieb. Naja. Ich bin auch mein Mann, weiß meine Axt zu führen, und den Mutigen hilft Gott. Für mich stand also fest, dass ich ein neues Netzteil zusammen kneten würde. Warum dann nicht direkt mit der Option auf Röhrengleichrichtung? Nein, nötig ist das wirklich nicht, aber es macht ein warmes, muckeliges Gefühl in der Körpermitte. Und nur darum geht’s ja bei Hifi.

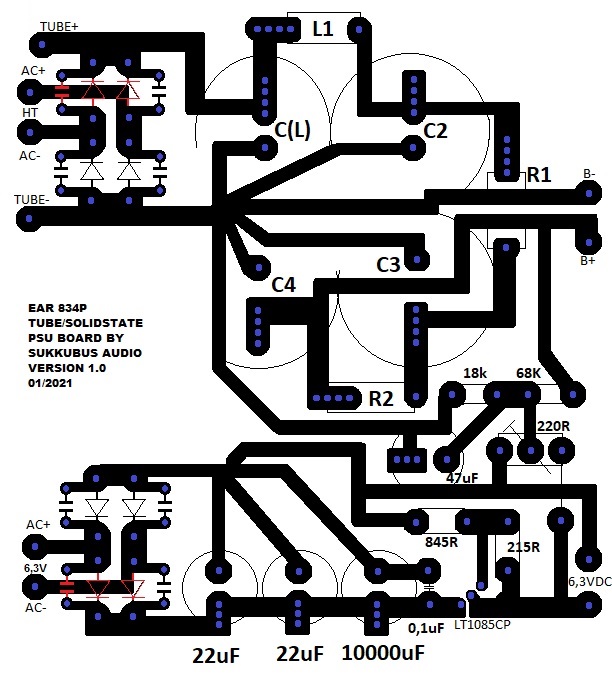

Ich habe hier nicht das Rad neu erfunden. Sowohl der Verstärker als auch die Heizung bekommen eine recht übliche lineare Stromversorgung, die das Problem der Filterung mit Materialeinsatz löst. Dafür ist die Lösung extrem gut, stabil und langlebig. Das wichtigste war mir, dass am Ende eine Platine dabei rauskam, die jeder frei herunterladen und sich produzieren lassen kann, egal wo er auf der Welt gerade wohnt. Eine Teileliste und ein übersichtlicher Schaltplan sollte das ganze so einfach wie möglich machen. Ich möchte verhindern, dass jemand an der gleichen Stelle die Stirn in Falten werfen muss wie ich es musste.
Die Schaltung ist mehrfach erprobt und funktioniert einwandfrei. Der einzige kleine Haken, auf den ich hinweisen muss, ist, dass die Stromversorgung des Verstärkers nicht reguliert ist, heißt: Die Eingangsspannung ist nicht variabel, wenn die Ausgangsspannung gleich bleiben soll. Wenn man also einen anderen Trafo benutzt, müssen die Filterwiderstände angepasst werden. Das selbe gilt, wenn sich die Last ändert, das heißt, wenn jeder Kanal ein eigenes Netzteil bekommen soll – oder falls das Netzteil für einen anderen Verstärker benutzt werden soll, was absolut möglich ist. Wie die Anpassungen funktionieren, erkläre ich weiter unten.
Transformator: Für Röhrengleichrichtung: Sec: 275V-0-275V 30mA, 6,3V 1,5A, 6,3V 1,5A (3A falls zwei Gleichrichter betrieben werden sollen) Für Diodengleichrichtung: Sec: 275V 30mA, 6,3V 1,5 A
Für Röhrengleichrichtung: EZ81 Röhre (Meine Wahl: Tesla 6CA4) Für Diodengleichrichtung: 4x Schottky Diodioden (Ideal: QSpeed Diode LXA03T600) + 4x 100nF/250V MKP Kondensator
Hinweise zur Anpassung der Filterwiderstände: Die Filterwiderstände bestimmen, wieviel Spannung am Ende des Netzteils heraus kommt. Je größer die Widerstände, desto geringer die Spannung. Ich habe bereits heraus gewurschtelt, dass die Widerstände mit einem Trafo mit einer Ausgangsspannung von 275 V jeweils 11 kOhm haben müssen, wenn man beide Kanäle aus einem Netzteil versorgt, und 22 kOhm, wenn jedes Netzteil nur einen Kanal speist. Wer die Widerstände anpassen muss, sollte das Programm PSU Designer II nutzen. Hier ist mein PSU Designer File, das man als Grundlage nehmen kann. Wichtig ist, dass die Last für den gesamten Verstärker mit 68k angesetzt wird oder mit 34k für einen Kanal. Wenn man die Eingangsspannung ändert, muss man lediglich die Werte der Filterwiderstände anpassen, sodass die Spannung über dem Last-Widerstand ähnlich bleibt wie in meiner Basisschaltung. Will man einen anderen Verstärker nutzen, ist das ganze nicht ganz so einfach. Das letzte Filterglied ist auf der Hauptplatine des Verstärkers und muss entfernt werden. Die Endspannung ist natürlich nicht 1:1 übertragbar. Und desweiteren muss man näherungsweise die Last kennen, die der Verstärker darstellt. Das alles im Detail zu erklären, führt hier jedoch deutlich zu weit.
